測速傳感器...
|
|
| 產品名稱：測速傳感器 |
| 產品編號：— |
發布日期：
2009/6/1 |
| 產品產地：— |
產品規格：可根據用戶需求定制 |
| 產品商標：— |
 |
|
|
|
|
|

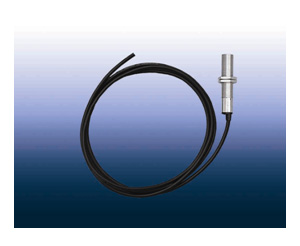

| 測速傳感器 |
|
 SMCB系列磁敏測速傳感器采用SMR敏感元件，鋼鐵材質導磁體觸發，具有頻響寬，穩定性好，抗干擾能力強等特點，內有放大整形電路，輸出幅度穩定的方波，能實現遠距離傳輸，可用于測量轉速，角位移等。SMCB-01/02型為單路/雙路測速傳感器，配以鍵槽或齒輪能輸出兩路有相位差的幅度穩定的方波信號，既具有普通的判向功能，能分別齒輪、齒條的運動方向。
|
| 技術參數： |
|
型 號 |
SMCB-01-10L |
SMCB-02-10L |
SMCB-01-12L |
SMCB-02-12L |
SMCB-01-16L |
SMCB-02-16L |
SMCB-01-18L |
SMCB-02-18L |
|
輸出路數 |
1 路 |
2 路 |
1 路 |
2 路 |
1 路 |
2 路 |
1 路 |
2 路 |
|
螺紋規格 |
M10×1 |
M12×1 |
M16×1 |
M18×1 |
|
螺桿長度 |
50mm |
60mm |
60mm |
70mm |
|
工作電壓 |
DC12V±1V |
|
輸出波形 |
方 波 |
|
響應頻率 |
0.3Hz~1KHz 或 1Hz~20KHz ； |
|
測量精度 |
±1 個脈沖； |
|
輸出電壓 |
單路：高電平近似電源電壓；低電平 <0.3V
雙路：兩路 90° 相位差的方波；高電平：近似電源電壓；低電平： ≤ 0.7V ； |
|
檢測距離 |
0.5~4mm |
|
觸發形式 |
鋼鐵齒輪，齒條或其它導磁材料（齒輪要求見下圖） |
|
使用溫度 |
-25 ℃ ~+80 ℃ ； |
|
使用濕度 |
≤ 95%RH |
|
保護形式 |
極性，短路 |
|
防護等級 |
IP65 |
IP65 |
IP65 |
IP65 |
|
輸出方式 |
PNP 輸出 |
PNP 輸出 |
PNP 輸出 |
PNP 輸出 |
, |
|
|
|
|
|
|
|
|
|
