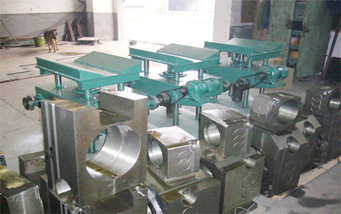

支撐軸承座（配件）...
|
|
| 產品名稱：支撐軸承座（配件） |
| 產品編號：— |
發布日期：
2012/4/28 |
| 產品產地：—江蘇無錫 |
產品規格：可根據用戶需求定制 |
| 產品商標：—冶龍 |
 |
|
|
|
|
|
 一、用途：
本機型為支承輥傳動，機架剛度大，輥系采用軋機專用軸承，壓下蝸輪副為二次包絡面，壓下力大，本機型有可逆與不可逆兩種，適用于中坯及精軋，是軋制普碳鋼、合金鋼、不銹鋼、銅、鋁等理想的軋設備。
二、設備組成及結構特點：
本機為四輥冷軋機，由主電機、減速機、人字齒輪座、萬向接軸、托架、工作機座、電動壓下裝置、左、右卷取機以及液壓站和直流電控等部分組成，支承輥材料為 9Cr2Mo 。軸承座附有換輥裝置，便于換輥。
三、技術參數：
|
軋制力 |
3000KN |
傳動型式 |
支承輥傳動 |
|
進料規格 |
2 × 350 mm |
成品規格 |
0.3 × 350 mm |
|
機架截面 |
220 × 280 mm |
窗口尺寸 |
520 × 1580 mm |
|
工作輥規格 |
Φ 120(140) × 450 mm |
支承輥規格 |
Φ 450 × 450 FCD 軸承 |
|
主電機 |
Z4,160 － 250KW |
壓下電機 |
7.5KW擺線針輪減速機 |
|
軋制速度 |
特種鋼 0-100m /min ；普碳鋼
0- 180m /min |
壓下速度 |
0.05mm /s |
|
減速箱 |
ZL100 |
壓下蝸輪副 |
Mt=12 ， Z=40 ， A=315 mm |
|
人字齒輪座 |
A=710 ； Mn=12 ； |
十字萬向軸 |
SWC250 |
|
卷取機
( 選用規格 ) |
液壓四棱錐式，實心收卷套筒式 |
設備外型尺寸
長×寬×高 |
| |
|
|
|
|
|
|
|
|
|
