二輥機Φ 200x5...
|
|
| 產品名稱：二輥機Φ 200x500 |
| 產品編號：— |
發布日期：
2012/4/28 |
| 產品產地：—江蘇無錫 |
產品規格：可根據用戶需求定制 |
| 產品商標：—冶龍 |
 |
|
|
|
|
|
一、用途：
本機用于普碳鋼、合金鋼、不銹鋼、鋁、銅等成卷材的冷軋，進料厚度≤ 1.2mm ，寬度≤ 250 ～ 300mm ，成品厚度≥ 0.05mm ，特別適用與銅、鋁帶材的精軋。

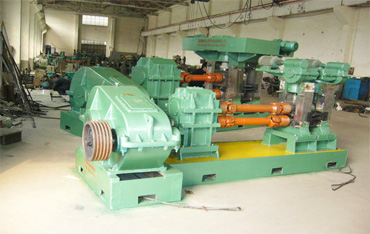

二、設備組成及結構特點：
本機為四輥冷軋機，支承輥傳動，由傳動部分，機架部分組成。采用整體底座，安裝、調試方便。支承輥為彈簧平衡，螺母調節，入口處設導位板，可控制帶材放卷張力。減速機、齒輪箱采用池飛濺潤滑。工作輥、支承輥材料為 9Cr2Mo 。
三、技術參數：
|
軋制力 |
800KN |
傳動型式 |
支承輥傳動 |
|
進料規格 |
1.2 × 200 mm |
成品規格 |
0.08 × 200mm |
|
機架截面 |
120 × 130 mm |
窗口尺寸 |
300 × 870 mm |
|
工作輥規格 |
Φ 90 × 300-350 mm 滾針軸承復合瓦二用 |
支承輥規格 |
Φ 260 × 300-350 FC 軸承 |
|
主電機 |
Z4,225-31 ， 90KW
|
壓下電機 |
4KW 擺線針輪減速機 |
|
軋制速度 |
100m /min |
30m /min |
壓下速度 |
0.054mm /s |
|
減速箱 |
ZQ850 |
ZQ750 |
壓下蝸輪副 |
M=10 ， Z=40,A=210mm |
|
人字齒輪座 |
A=420 ； Mn=6 ； Z=66 ； |
主機重量 |
|
|
卷取機
( 選用規格 ) |
z4-200-31 55kw
液壓四棱錐式，套筒式，打卷機 |
設備外型尺寸
長×寬×高 |
| |
| |
| | |
|
|
|
|
|
|
|
|
|
