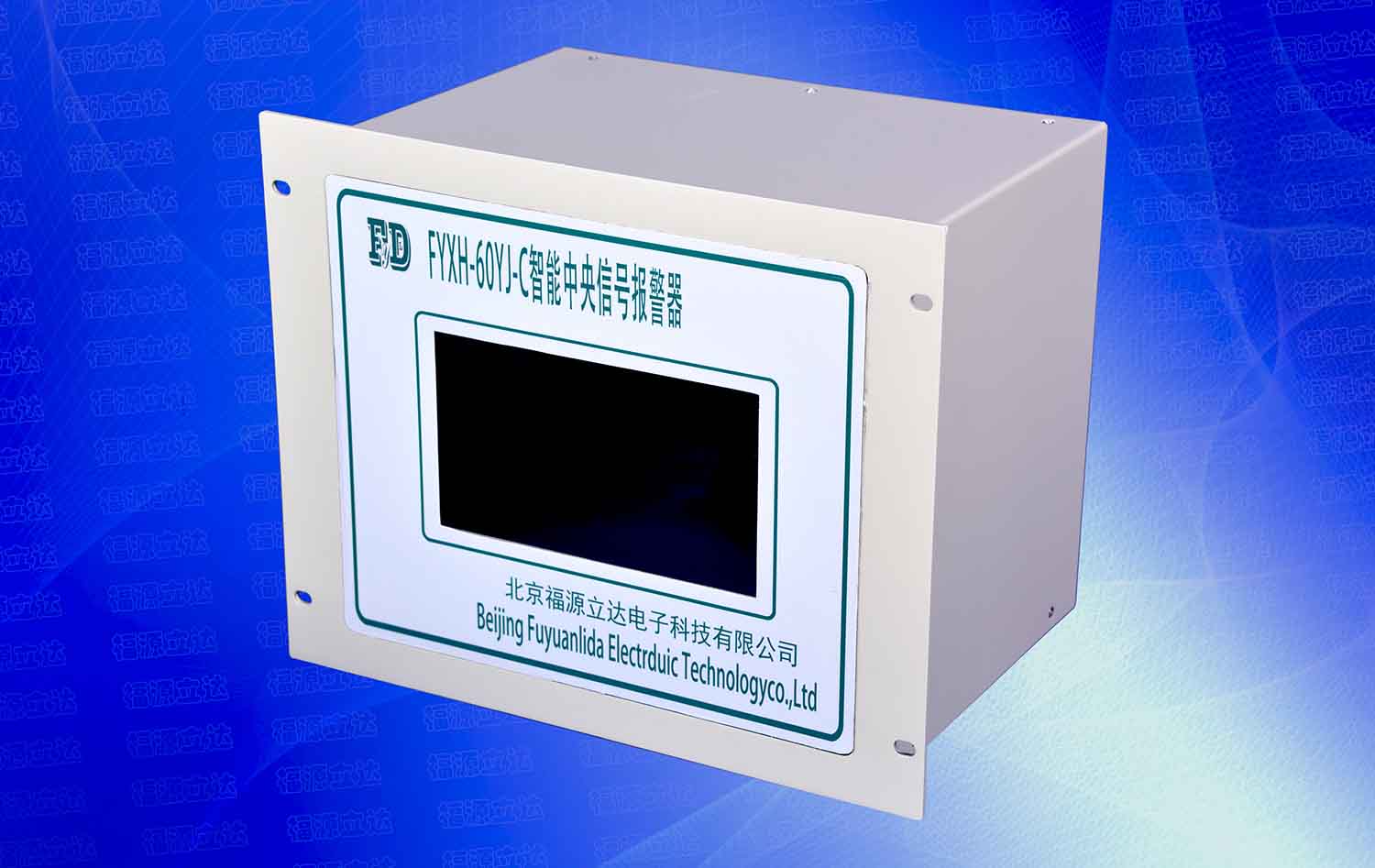

 1. 概述 1． FYXH-60YJ-C智能中央信號報警裝置是發電廠、變電站電氣二次部分的一個環節，具有功能強、靈敏度高、可靠性高、功耗低、信號記憶及編程設定等功能，是常規信號報警系統的更新?lián)Q代產品。本中央信號報警裝置具有通用性強、技術先進、功能齊全等特點，可廣泛用于電力系統、化工、石油冶金等企業。 2． 智能中央信號報警裝置功能：當斷路器事故跳閘時，能及時發光和音響報警信號，直接驅動液晶屏顯示出故障的分路號、名稱（用戶可以自己輸入）、產生故障時間（可準確記錄故障發生的時間），并且點亮相應的光子牌和驅動電笛、電鈴產生聲音告警。 3． FYXH-60YJ-C智能中央信號報警裝置是我公司開發的以32位微處理器的控制核心的故障信號報警裝置，采用7寸觸摸液晶屏，可以快速、準確地顯示系統的運行狀況和故障內容。 2. 特點 1． 用大屏幕觸摸液晶顯示器作為人機操作的接口，非常直觀方便。 2． 具有實時時鐘，各種故障的發生時間都能準確的記錄下來。 3. 具有兩級內存，串行內存抗干擾能力強，用來存儲定值、參數等重要資料，上電時調入并行內存。 4． 精心設計的硬件及軟件，抗干擾功能極強。 5． 對每路報警信號進行鎖存，直到按復位按鈕時清除。 6． 可將每路的故障信息名稱進行更改，在故障發生時可直 接從液晶屏幕上顯示故障的名稱及故障發生的時間。 7． 具有接線應簡單、性能可靠的特性。 8． 收到故障信號時，能瞬時發出音響信號及相應的告警顯示； 9． 能進行事故和預告信號顯示及報警音響完好性的試驗； 10． 能手動或自動復歸音響，而保留告警顯示信號。 3. 主要性能指標 1． 主板最大采集路數：60路；。 2． 工作電源：110V～260V，交直流兩用無極性； 3． 采樣信號電壓：DC24V,DC110V,DC220V（訂貨時任選）； 4． 工作溫度：0℃～50℃； 5． 環境濕度：<90%RH； 6． 功耗（采集路數為60路時）：<15W； 7．光字報警：60路； 8． 故障記錄：60條； 9． 顯示方式：全漢字液晶顯示； 10． 全液晶屏顯示觸摸操作。 注意：本型號裝置專為小型化系統場合設計，所有信息均通過液晶界面顯示，不具有外部光字牌，如設備需帶傳統光字牌指示功能，請選擇本公司其它型號產品。
|
||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||
|
|
